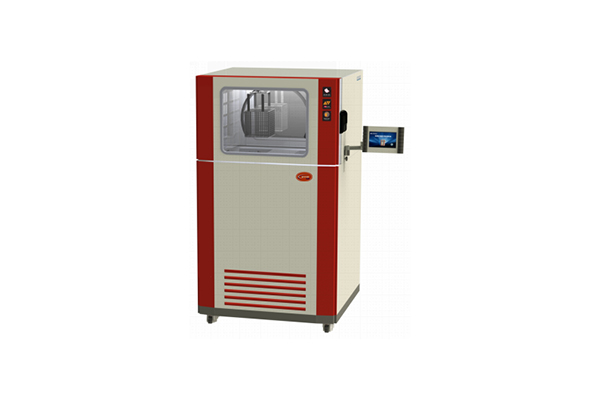

熱油沖擊試驗箱
產品分類： 力學類試驗設備
熱油沖擊試驗箱可用于確定電子產品、組件、材料等在超高溫和超低溫油槽內、溫度循環變化對產品的影響及產品性能變化。
訂購熱線：18702252422
立即咨詢1、產品介紹設備主要功能及優勢：
1.1產品概況 熱油沖擊試驗箱可用于確定電子產品、組件、材料等在超高溫和超低溫油槽內、溫度循環變化對產品的影響及產品性能變化。 熱油沖擊試驗箱采用日前較合理的結構和穩定可靠的控制方式，使其具有外型美觀，操作簡便，安全、濕濕度控制精度高，是做好低濕試驗、恒溫恒濕試驗、交變濕熱驗的理想設備。 1.2 產品優勢和技術特點 1.2.1、利用多路、環保節能（低噪音）的機械壓縮制冷系統。 熱油沖擊試驗箱所有的材料、零件、部件、原料等無論是國產或進口均采用環保產品；根據機械壓縮制冷特性，采用雙級多路主旁路系統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個控制由智能控制系統根據工況實現自動實現，改變了傳統的用溫控器控制加熱器抵消制冷量的方式 去控制冷量。 從而達到節能的效果，不僅能耗只占同類產品的80%。也減輕了制冷壓空機的運行負載，減少設備的振動及噪音，提調控制精度。為更好達到節能的效果，同時采用變頻技術，使制冷壓縮機的制冷輸出適應試驗室各種不同溫度變化速率要求，同時控制使用損耗功率達到節能效果。在整個結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個設備噪音。 1.2.2、自主開發的多路、多級節流系統（制冷系統）。 本設備的制冷系統根據系統不同工況設計不同的毛細主路、旁路、通過智通控制系統根據工況自動控制，自動調節的毛細管節流系統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。 1.2.3、應用寬帶壓迫平衡調溫系統，通過快速收斂的PID自適應算法實現溫度的快速控制。 運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管系統，保證冷熱充分的交換并均勻的通過頂部孔板均勻送風傳送到工作室（實驗區域）的每個空間，達到溫度的均勻性；為實現溫度的快速收斂 1.2.4、實現遠程可視化控制。 該設備配置人機管理界面，觸模式自動化控制系統，實現自動控制；同時通過RS485通訊界面實現與遠程計算機的連接，實現網絡管理，遠程監控。整個系統通過圖形化界面，控制管理簡單快速，故障自動提示，圖形化提示故障節能并提出解決方法，指導用戶快速排障。 |
一 主要技術指標及簡要配置
產品名稱 | 熱油沖擊箱 |
產品型號 | WS-CJ-18L |
基本配置 | 1.高溫槽 1個 2.低溫槽 1個 3.測試用油：沸點和燃點超過300℃的商用級油 20L 4.風槍1個 5.三氯乙烷或三氯乙烯溶液 20L 6.三氯乙烷或三氯乙烯試驗盆 1個 |
裝載容量 | 18L |
裝載重量 | 10kg |
測試用油 | 沸點和燃點超過300℃的商用級油 |
載冷劑（合成油）加注量 | ≈20.3L（單槽） 40.6L(雙槽） |
提籃尺寸 （W×D×H） | 150×150×80 mm |
液槽內箱尺寸（單槽）（W×D×H） | 250×450×300 mm（制造材料可以長期存放三氯聚乙烷或乙烯） |
設備外形尺寸 （W×D×H） | ≈950×1050×1550 mm |
箱體重量 | 約450kg |
高溫槽溫度范圍 | 室溫+25℃～+350℃ |
低溫槽溫度范圍 | 15℃~35℃ |
沖擊溫度范圍 | 15℃～+350℃ |
溫度波動度 | ≤±0.5 ℃（恒定狀態時） |
溫度偏差 | ≤±2℃（恒定狀態時） |
高低溫沖擊提籃轉換時間 | ≤8S |
升溫速率 | ≥20℃/min（空載、非線性） |
供電電源 | 三相五線制/380VAC，50Hz |
裝機功率 | ≤30KW |
工作噪聲 | ≯68dB(A) |
風槍 | 冷風、熱風均可 |
冷卻方式 | 風冷 |
制冷方式 | 斯特林制冷系統（SMRC），加低溫冷頭，比傳統的二元復疊系統更加可靠穩定，更加節能。 |
提籃驅動單元 | 高可靠電動驅動系統，采用臺灣的螺桿減速電機，運行安全可靠。 |
熱傳導介質 | 合成導熱油。價格高昂的進口油分高低溫兩種，沖擊試驗混合以后還要更換。我們采用中國科學院研制的合成導熱油，同一種工質，同時耐受高低溫，無需換油，在使用過程中，只需進行少許的添加即可。 |
加熱系統 | 鎳鉻合金不銹鋼加熱器，專業廠家生產 |
溫度傳感器 | 高溫區、低溫區和產品區各有1個溫度傳感器，瑞典進口A級Pt100 |
溫度變送器 | 瑞典INOR高精度溫度變送模塊 |
控制系統 | 偉思自研 |
可編程控制器 | |
觸摸操作屏 | 超大真彩7″觸摸屏+自主開發界面 全角度自由調節平臺，便于操控 WinCE操作系統 可提供C++、Labviw等全系列驅動代碼，可以實現二次開發。 |
產品附件 | Φ50mm引線孔1個，并配備配套硅膠軟塞、遠程控制軟件， |
試驗模式 | 高溫試驗、低溫試驗及沖擊試驗，根據需要自由設定 |
數據存儲 | 配備USB/R232接口，全部運行數據實現自由存儲，并可實現自由導出 |
遠程控制 | 配備RS232接口，可實現遠程監測和控制 |
滿足標準 | l GB/T11158-2006 高溫試驗箱技術條件 l GB/T10592-2008 高低溫試驗箱技術條件 l GB/T 2423.2-2001 試驗B：高溫試驗方法 l GJB 150.3A-2009高溫試驗 l GJB150.5A-2009 軍用設備實驗室環境試驗方法第5部分：溫度沖擊試驗 l GB/T5170.2-2008電工電子產品環境試驗設備基本參數鑒定方法 l 溫度試驗設備 l GB/T 2423.22-2002 電工電子產品環境試驗第 2部分:試驗方法試驗N:溫度變化 |
備注 | 無 |
二 系統設計
說 明：
1、下表所述內容均為本型號產品之特征。如果用戶對于技術指標等參數提出變化，本設計參數會相應變化；
2、本設計為初步設計，相關參數均供參考，不作為最終交付驗收之依據。驗收應以技術協議中之規定；
3、準確完備設計要與用戶進行充分溝通后進行。
液槽式溫度沖擊式試驗箱 | |||
A．結構形式-獨家設計，緊湊高效 | |||
產品優勢 |
采用先進制冷技術，實現快速降溫，高效節能； 超緊湊外形，節約占地空間； 性能卓越，技術指標優于國軍標要求； 先進的自動控制系統，大尺寸高分辨率觸摸屏，一鍵啟停，操作便捷； 配備完善的保護裝置，充分保障設備及試驗安全。 | ||
總 體 闡 述 | 本設備采用左右結構形式，左邊試驗艙，右邊是制冷系統和控制臺，下一欄例舉小型液槽式?jīng)_擊箱的結構，本案大型設備不能采用上下結構，否則設備過高，不利于操作。 | ||
1 | 結構形式 | 本產品為兩槽式結構，由高溫槽、低溫槽、制冷機組及控制系統等部分組成。外形緊湊，節約占地空間，要小于傳統復疊技術產品。同時，在緊張的空間中，器件布置合理，通風合理，便于后期維護； 引進意大利ACS技術，采用電動驅動裝置帶動樣品提籃在高溫槽和低溫槽之間移動，轉換速度快，可靠性高。 | |
2 | 內箱材質 | 國際標準鏡面不銹鋼板(SUS#304 )； 內部結構強化處理，避免長期（濕）熱試驗對內壁變形的影響； 內壁采用滿焊加工工藝，消除可能存在的濕蒸汽浸入發泡層而惡化保溫效果。 | |
3 | 外箱材質 | 采用優質冷軋鋼板，表面經酸洗磷化后靜電彩色噴塑處理。 整體強度通過軟件輔助設計； | |
4 | 保溫材質 | 高溫硬質聚氨脂，附加超細玻璃纖維以避免高溫狀態對發泡層的影響； 采用專利二次發泡技術，增強保溫效果；并消除長期變形； 擁有業界唯一的意大利進口CANON（康?。┌l(fā)泡機，價值180萬人民幣。充分保障發泡工藝；先進發泡工藝，恒溫發泡車間； | |
5 | 降噪材料 | 高效消音材料，有效降低高頻噪音； 合理結構設計，使得運轉噪音控制在合理范圍內； | |
6 | 箱門結構 | 前開門設計，取放試件便捷；采用重型合頁，確保長期不變形； 門上安裝有多層鋼化防霧觀察窗,視窗上鍍有透明加熱膜，防止結露結霜，以保證試驗時視窗的可觀察性；
| |
7 | 移動裝置 | 整體箱體固定處做隔振處理，能有效減小振動對其他設備的影響； 試驗箱整體安裝有高承重能力的水平調節腳輪，方便整體移動，從而便于在不同工位進行各種試驗。 | |
8 |
觀察窗 | 試驗室門上設有1塊； 視窗可視范圍：W300*H450mm的導電膜防爆防霧防霜鋼化玻璃觀察窗，觀察窗上安裝有高亮度LED燈管，通過觀察窗將光源反射到試驗箱內部，安全可靠，延長使用壽命。操作面板上設有控制開關；試件安裝和試驗過程中可以有效觀察試驗箱內部狀況； 箱門四周裝有輔助加熱裝置，可防止低溫試驗時的凝露或結霜；， 同時具備導電膜防爆、防霧、防霜鋼化玻璃觀察窗，特殊定制
| |
9 | 配電控制柜 | 總電源斷路器、控制器、配電板、散熱風機、超溫保護器
配電盤 | |
E 安全裝置 | |||
1 | 安全保護 裝置 | 帶聲光報警并可手動復位 觸摸屏系統誤操作保護 欠電壓、電源相序保護開關 操作系統多級密碼保護 試驗箱內高低溫保護 線路保險絲(熔斷器) 電器電路系統保護 可靠接地保護 觀察燈3分鐘關閉保護 系統保護故障源的自檢和自檢信息顯示 維護保養指導 斷電恢復后自動啟動功能 | |
2 | 報警記錄 | 內部報警記錄檔案，隨時查看； 紙質報警記錄輸出，簡單方便； | |
3 | 報警 | 韓國可萊特指示燈 | |
F 其它附屬配件 | |||
1 | 電 源 線 | 低阻抗橡膠電纜線，壓線端子處理。 | |
2 | 樣品架 | 提籃內配備可拆卸樣品支架一個。 | |
3 | 引 線 孔 | 配備1個Φ50mm引線孔，配合專門配套之橡膠塞，即提供了操作的便捷性，也保證了試驗箱的密封性。 | |
G 其 它 | |||
