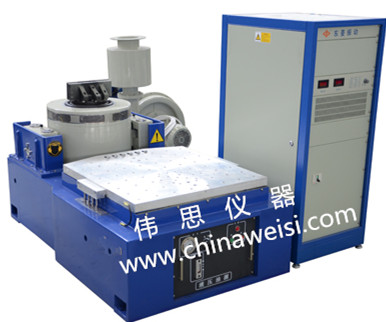

高頻垂直水平振動臺
產品分類： 力學類試驗設備
.振動試驗的作用： 環境應力篩選 (ESS) 對剔除產品潛在的缺陷極為有效，在研制階段 成為尋找產品設計缺陷實現可靠性增長的法寶; 在生產階段 成為降低生產成本、產品創優的重要手
訂購熱線：18702252422
立即咨詢一．高頻垂直水平振動臺振動試驗簡介：
環境應力篩選 對剔除產品潛在的缺陷極為有效，在研制階段 ,成為尋找產品設計缺陷實現可靠性增長的法寶; 在生產階段 ,成為降低生產成本、產品創優的重要手段。
在產品的開發和生產期間將應用ESS項目，能夠極大地改善產品的可靠性以及減少維修上的花費。在開發期間應用ESS能夠很大程度上節省測試時間和花費，從而消除或減少測試之前的隱藏的缺陷。對于生產者來說其益處包括：洞察產品或工藝中的可靠性問題，以便從產品和工藝中消除可靠性問題，降低生產成本節約資源。
振動試驗是環境應力篩選的組成部分，是一種行之有效的提高產品可靠性的試驗方法，還可用于產品的疲勞試驗，以進行產品的壽命考核。
二、振動系統組成：
| 電動振動臺 | 開關式功率放大器 | VR原裝進口四通道數字振動控制儀 |
| 加速度傳感器 | CU-2冷卻單元 |
三、設備組成：
| 序號 | 主 要 配 置 | 數量 |
| 1 | 臺體 | |
| 振動發生器 | 1 | |
| CU-2冷卻單元 | 1 | |
| 2 | 功放 | |
| DA-160數字式開關功率放大器（由進口IGBT模塊組成） | 1 | |
| 3 | 控制儀 | |
| VR進口四通道數字式振動控制器 | 1 | |
| DELL品牌計算機 | 1 | |
| HP激光打印機 | 1 | |
| 單向壓電式加速度傳感器（含傳感器線） | 4 |
四、產品優勢、特點：
1、 振動臺和功率放大器實現最佳阻抗匹配，確保額定隨機和正弦出力比的最大化。
2、 臺體與功放采用直接耦合方式，低頻性能好。
3、 軸向共振頻率高，工作頻率范圍寬。
4、 靜、動態載荷平衡自動控制技術，保證了振動臺的額定位移。
5、 完善的保護措施，系統安全可靠。
6、 高低勵磁切換，系統節能，提高沖擊能力。
7、 系統指標全面滿足國家JJG948/1999標準。
8、 建立了完善的電磁學、機械力學和流體動力學的數值仿真流程，綜合提高產品的可靠性及性能指標
五、性能參數及指標：
最低溫度：-10ºC
最高溫度：75ºC
最大濕度：小于70%
PCS控制狀態下穩態誤差≤;2mm
MCS控制狀態下穩態誤差≤;2mm
使用頻率范圍：0～3Hz
在MPCS-2型自動對中裝置工作時，氣對中和磁對中兩種功能同時作用，相輔相成，共同實現對振動臺動圈平衡位置的自動對中控制。
六、設備主要技術參數：
| 臺體參數 | |
| 額定正弦激振力： | 160 kN |
| 額定隨機激振力： | 160 kN |
| 沖擊激振力 | 320 kN |
| 頻率范圍： | 2～2200 Hz |
| 最大位移（p-p）： | 51 mm |
| 最大速度： | 2m/s |
| 最大加速度： | 1000 m/s2 |
| 一階諧振頻率： | 1800 Hz±5% |
| 最大負載： | 1600 kg |
| 隔振頻率： | 2.5 Hz |
| 工作臺面直徑： | Ф590mm |
| 運動部件等效質量： | 140kg |
| 臺面螺釘： | 25×M12 |
| 漏磁 | ＜1.0 mT |
| 臺體尺寸L×W×H： | 2100mm×1430mm×1520mm（垂直臺） |
| 臺體重量 | 約11000Kg |
| DA-160功放參數 | |
| 輸出功率 | 160kVA |
| 輸出電壓： | 100V |
| 輸出電流： | 1600A |
| 輸入阻抗： | ≧;10kΩ |
| 信噪比： | ≧;65dB |
| 諧波失真（電阻負載）： | ＜1.0% |
| 輸出電壓測量誤差： | ≤;5% |
| 輸出電流測量誤差： | ≤;5% |
| 輸出電流波峰系數： | ≧;3 |
| 頻響5-3500Hz： | ±3dB |
| 中頻增益： | ≧;90 |
| DC-AC轉換效率 | ＞90% |
| 負載性質： | 阻性，容性，感性任意 |
| 并機均流不平衡度： | ≤;3% |
| 平均無故障工作時間（MTBF）: | ＞3000小時 |
| 系統保護： | 溫度、風壓、過位移、過電壓、過電流、輸入欠壓、外部故障、控制電源、邏輯故障、輸入缺相等 |
| CU-2冷卻風機參數 | |
| 內循環水(蒸餾水)流量： | 80L/min |
| 內循環水(蒸餾水)壓力： | 1MPa |
| 外循環水(蒸餾水)流量： | 160 L/min |
| 內循環水(蒸餾水)壓力： | 0.25—0.4MPa |
| 蒸餾水要求 | 水硬度30ppm,PH7—8,導電率1Us/cm |
| VR進口四通道數字式振動控制儀 | |
| 基本功能： | 正弦、隨機、經典沖擊、諧振搜索與駐留 正弦加隨機、隨機加隨機 |
| 配置： | DELL品牌機一套 |
| HP激光打印機 | |
| 使用說明書 | |
| 系統工作環境要求： | |
| 濕度： | 0～90% (不結露) |
| 電源要求： | 380V/50Hz，3相，230kVA |
| 壓縮空氣要求： | 0.6Mpa |
| LTB2525水平滑臺 | |
| 材料： | 鋁合金 |
| 臺面尺寸： | 2500×2500 |
| 上限使用頻率（Hz）： | 1000 |
| 重量： | 約1000 |
-
