一、 設備功能簡介

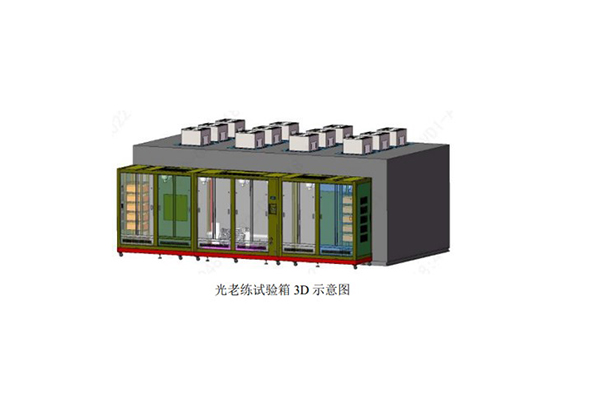

光老練試驗箱用燈光模擬外界太陽自然照射下的環境條件來進行光伏產品的老化測試，主要包含試驗箱結構、光照系統、制熱和循環系統、冷凍系統、控制模塊、安全模塊、測量模塊等。

外形尺寸:W≤4.7m，D≤4.6m，H≤2.6m(溝通達成一致后，寬度與長度尺寸可放寬要求)。

電池組件上有接線盒,厚度為 23mm,電池組件外形尺寸為 2m*1m,厚度為 6~8mm。

試驗箱符合 IC 61215 最新測試標準;溫變速率滿足 IEC 60068 最新標準。

二、 主要性能指標

1. 光源的光模擬等級最低為 BBA級(燈源在安裝和維護完成后保證輻照均勻性達到 B級或以上)，光源等級符合IEC 60904-9，不穩定度小于 2%，燈管壽命≥ 2000 小時，光源可調強度范圍在 500W/m3-1300W/m3，安裝濾片后保證可調光譜范圍為 280nm-3000nm。

2.輻照強度計分辨率為1W/m2,傳輸線抗紫外，各元件測量誤差不高于10%。

3.點燈電源輸出功率可以做到無級調節并配置燈源控制系統，點燈前需檢測燈源狀態、溫度等。

4.燈管壽命質?！?800 小時(燈管壽命為實際工作時間)。若燈管壽命在1800小時內無法滿足以上技術要求，供應商需免費更換燈管。供應商處有燈管備件庫存。

5.可容納6塊 2mx 1mx 50mm 組件，或可兼容 4塊 2.5mx 1.2m 組件，或調整兼容0.3mx 0.3m 組件同時測試(輻照面積≥6.2mx2.8m)

6.箱體溫度：-40℃~+100℃（光照條件下均可實現）

樣品表面溫度范圍：-40℃~95℃（任意可調，帶光照）

箱體溫度偏差：≤±2℃

箱體溫度均勻度：≤4℃

箱體溫度波動度：≤±2℃

箱體升溫速度：≥2℃/min（光照條件下線性，帶載）溫變速率驗收標準依據IEC60068-3-5。

7. 1000 w/m2光照條件下，滿足濕熱的測試條件（85℃&85%R.H、或其他定點溫濕度要求），以及濕凍的測試條件（-40→85℃/85%RH，具體要求參考IEC61215-2021）

8.安裝2個箱體環境溫度探頭、6個可接觸式溫度探頭（監測每個組件的溫度），溫度分辨率可以達到0.1℃，所有探頭使用壽命大于3年（箱體溫度探頭只有一個為控制點，其余只做顯示）

9.箱體濕度范圍：20%~85%RH（光照條件下均可實現）

10.箱體濕度偏差：≤±5%RH（濕度≤75%RH）；≤±3%RH(濕度≥75%RH)

11.箱體濕度均勻度：≤75%RH時均勻度≤5%RH；≥75%RH時均勻度≤3%RH

12.箱體濕度波動度：≤±2%RH

13.安裝 2 個箱體環境濕度探頭，濕度分辨率可以達到0.1%R.H，所有探頭使用壽命大于 3 年(箱體濕度探頭只有一個為控制點，其余只做顯示)

14.PLC可以監測與記錄燈源狀態，基礎功能包括顯示與設定輻照強度、冷凍系統參數;可設置光照測試時間、熄燈時間和試驗所需總輻照量。

15.可實時記錄測試過程中輻照強度、環境溫濕度，樣品溫度測試數據和界面顯示曲錢，溫度/濕度顯示精度為0.1°C/0.1%RH，能夠自動設置輻照強度采集頻率并記錄數據。

16.設備有緊急停止功能、故障報警功能。

17.設備有高溫保護功能，可以設定臨界溫度,當箱內溫度超過溫度設定值時，報警并自動切斷燈管和加熱器的電源供應，并進入平衡狀態冷卻。

18.組件有高溫報警功能，可以設定報警溫度，當組件表面溫度超過臨界值時會報警。

19.設備有故障檢測系統，可以指示故障原因并輸出警報信號。

20.設備有電源缺相、欠壓、過壓、漏電保護，風機電機過熱、過電流保護，壓縮機有高低壓、過熱、過流、超溫保護，設備接地。

21.停機后設備自動降常溫保護。

22.具有機臺操作權限設定功能。

23.設備設計有三色燈，顯示設備運行狀態。

24.設置一道安全門鎖，當測試過程中或者箱體環境溫度>40℃℃，<0℃℃(可系統調節)時，門鎖無法開啟。箱內溫度超溫保護:當箱內溫度超過110℃時，機器會自動切斷燈管和加熱器的電源供應，并進平衡狀態冷卻。

25.MPPT ：使組件在最大功率點附近工作，可以實時統計組件發電量，有高溫、欠壓、過壓、漏電、過流、過充、超載等安全保護功能。MPPT 跟蹤的精度為≤1%(任何環境下)，重復度≥99.75%(重復測試 10 次)

26.1mx2m(兼容 2.5mx1.2m) 組件用的電子負載選型（6通道）:

電壓量程 300V，電壓分辨案 10mV，電壓精度 0.1%FS (300mV)，電流量程 6A，電流分辨率 1mA，電流精度 0.1%+0.1%FS (6mA~12mA)，功率范圍 400w,功率分辨 100mW,功率精度 0.5%+0.5%FS(2W~4w)

27.0.3mx0.3m 小組件用的電子負載選型（12通道）:

電壓量程60V，電壓分辨率1mV，電壓精度 0.025%+0.025%FS(15mV~30mV)，電流量程 3A，電流分辨率0.1mA，電流精度0.05%+0.05%FS (1.5mA~3mA)，功率范圍 120W，功率分辨惠10mW，功率精度 0.2%+0.2%FS (240mW~480mW)

28. 電子負載選型在滿足上述條件的基礎上可適當加嚴模塊可以使組件在最大功率點附近工作，組件發電量可以實時統計。

29.模塊有高溫、欠壓、過壓、漏電、過流、過充、超載等安全保護功能。

30.試驗箱：

內箱表面加裝耐紫外反射板，箱內設置防爆照明燈。

試驗箱選用合適的保溫材料，耐腐蝕,絕緣,能承受大的沖擊載荷，抗紫外，有防水防火、排水功能,可消除熱脹冷縮產生的壓力。

箱體保證外殼和箱門隔熱和箱門的氣密性。

外殼設置散熱風扇，可以調整風扇轉速，散熱速率可調,要求可達到 3°C/min。

箱內底板保證每平米承重大于 100kg，安裝至少2個箱體環境濕度探頭、2個箱體環境溫度探頭、6個可接觸式溫度探頭(監測每個組件的溫度)，濕度/溫度分辨率可以達到 0.1%RH/0.1℃，所有探頭使用壽命需大于 3年。

三、供貨范圍

四、結構系統

4.1 艙體結構

內箱材質：304不銹鋼 1m厚，為凸凹型、亞光處理

外箱材質：表面涂裝，彩鋼板1m厚，為凸凹型、亞光處理

保溫材質：聚氨酯發泡膠 + 玻璃纖維棉 150mm厚

底板：防滑不銹鋼 3mm厚

滿焊成型

五、項目依據

設計依據以下內容：

設備標準規范等

1. GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫

2. GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫3. GJB150.3A－2009            高溫試驗方法

4 GJB150.4A－2009             低溫試驗方法

5.GB/T 10589-2008 低溫試驗箱技術條件

6.GB/T2423.3-2008(IEC68-2-3)    試驗Ca:恒定濕熱試驗方法

7.GJB150.9A-2009               濕熱試驗方法

8.G/BT 2423.4-2008/IEC6008-2-30:2005試驗Db:交變濕熱方法

9.GB/T5170.18-2005電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備

10.GB/T10586-2006濕熱試驗箱技術條件

12.GB/T4797-2006 / IEC 60721-2-4:2002 電工電子產品自然環境條件下

太陽輻射與溫度

13.B/T 2423.24/1995 / IEC68-2-5:1975電工 電 子 產品環境試驗第 2部 分 :試驗方法  試驗Sa:模擬地面上的太陽輻射
